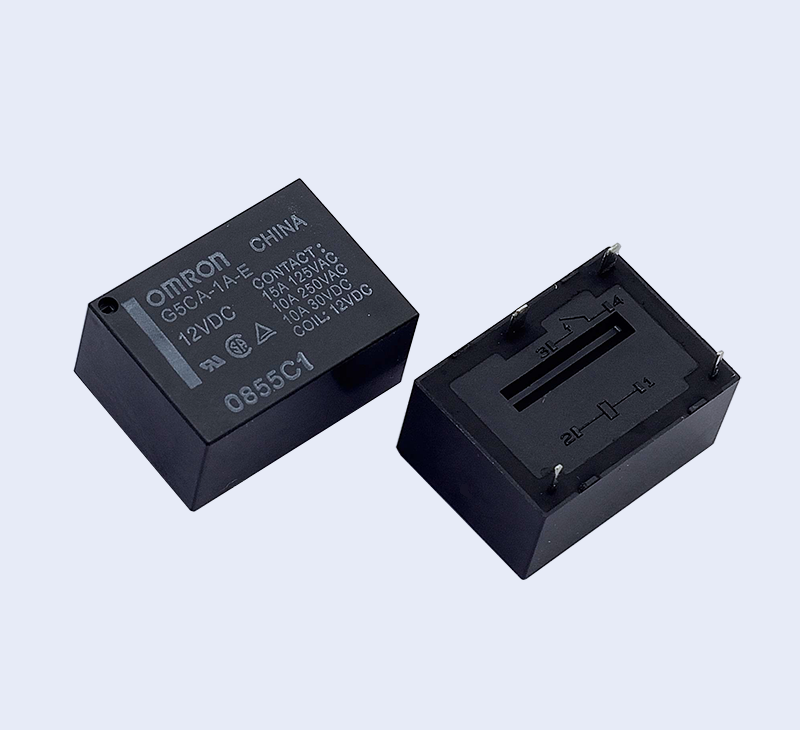

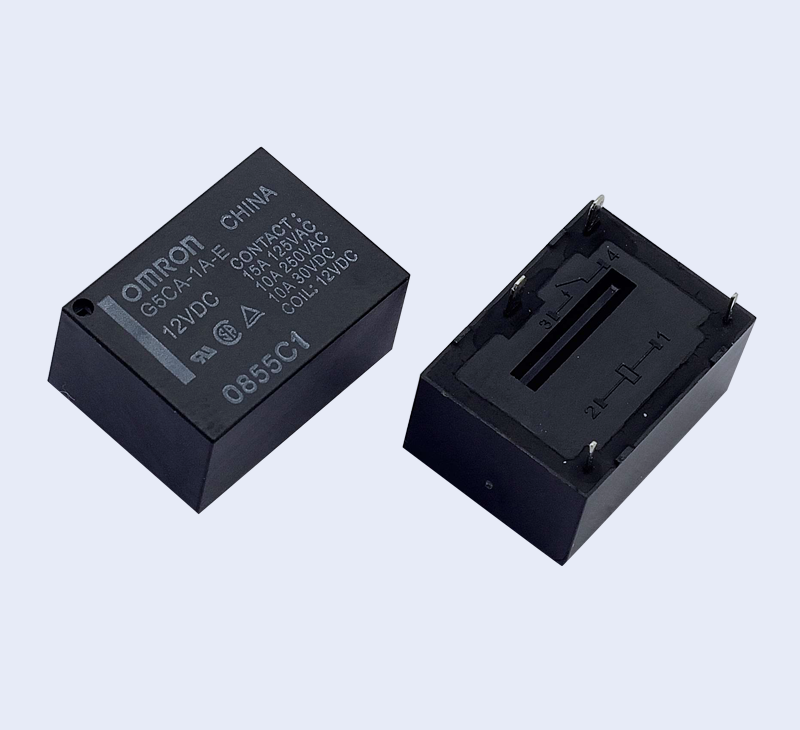

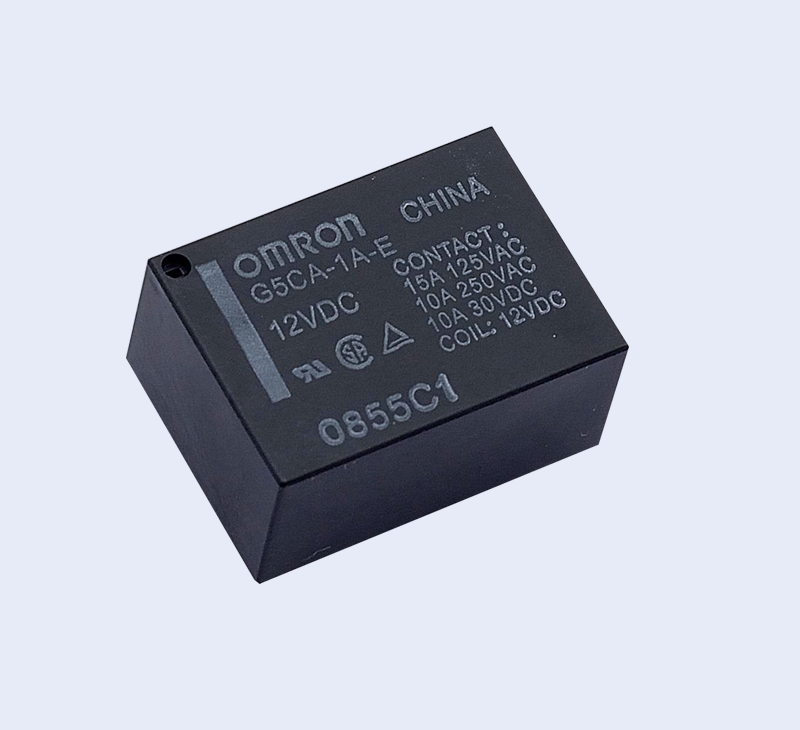

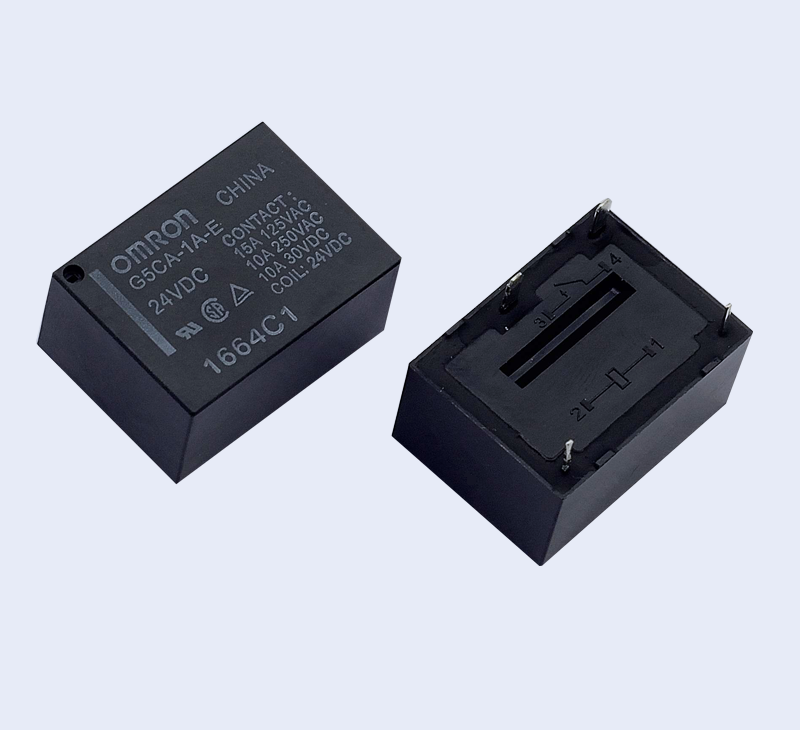

G5CA 功率繼電器
10A·15A負載開閉的扁平型功率繼電器
? 適用于家電設備的加熱器開閉、工業設備的輸出
? 實現高11mm、寬22mm、長16mm的小型化
? 備有消耗電力150mW的高靈敏度系列
? 取得UL、CSA規格
? 備有塑料密封型
? 備有Tab端子型（負載連接端子#187）
分類
保護構造
接點構成
標準型
高靈敏度型
型號
線圈額定電壓(V)
最小包 裝單位
型號
線圈額定電壓
最小包 裝單位
耐助焊劑型
1a
G5CA-1A
DC 5
20個/桿裝
G5CA-1A-H
DC 5
20個/桿裝
DC12
DC12
DC24
DC24
塑料密封型
G5CA-1A4
DC 5
G5CA-1A4-H
DC 5
DC12
DC12
DC24
DC24
注1. 訂購時，請注明線圈額定電壓（V）。
例：G5CA-1A DC5
2. 有關其他的線圈電壓規格請另行查詢。
3. 不生產高容量的塑料密封型產品。
4. 不生產標準型、高靈敏度型的接線端子型產品。
| 操作線圈 |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
標準型、 高容量型、 接線片端子 |
DC | 5 | 40 | 125 |
75％ 以下 |
10％以上 |
150% 高容量型、接線 (片端子型130%?) （at23℃） |
約200 | ||||
| 12 | 16.7 | 720 | ||||||||||
| 24 | 8.3 | 2,880 | ||||||||||
| 高靈敏度型 | DC | 5 | 30 | 167 |
80％ 以下 |
10％以上 |
150% （at23℃） |
約150 | ||||
| 12 | 12.5 | 960 | ||||||||||
| 24 | 6.25 | 3,840 | ||||||||||
| 注1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 |
| 2.動作特性指的是線圈溫度為+23℃時的值。 |
| 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 開關部（接點部） |
|
標準形 | 高靈敏度型 | 高容量型、接線片端子型 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 電阻負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
電阻負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
電阻負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
|||||
| 接觸結構 | 單 | |||||||||
| 接點材質 | Ag合金（無Cd材料） | |||||||||
| 額定負載 |
AC250V?10A DC30V?10A |
AC250V?3A DC?30V?3A |
AC250V?10A DC?30V?10A |
AC250V?3A DC?30V?3A |
AC110V?15A DC?30V?10A |
AC110V?5A DC?30V?3A |
||||
| 額定通電電流 | 10A | 10A | 15A | |||||||
| 接點電壓的最大值 | AC250V、DC125V | |||||||||
| 接點電流的最大值 | 10A | 10A | 15A | |||||||
| 開關容量的最大值（參考值） | 2,500VA?300W | 750VA?90W | 2,500VA?300W | 750VA?90W | 2,500VA?300W | 750VA?90W | ||||
| ■?性能 |
| 接觸電阻?＊1 | 30mΩ以下（接線片端子型100mΩ以下） | |
|---|---|---|
| 動作時間?＊2 | 10ms以下（15ms以下） | |
| 復位時間 | 10ms以下 | |
| 絕緣電阻?＊3 | 1,000MΩ以上 | |
| 耐壓 | 線圈和接點之間 | AC?2,500V?50/60Hz?1min |
| 同極接點之間 | AC?1,000V?50/60Hz?1min | |
| 耐沖擊電壓 | 4,500V?1.2×50μs | |
| 振動 | 耐久 | 10～55～10Hz?片振幅0.75mm（雙振幅1.5mm） |
| 誤動作 | 10～55～10Hz?片振幅0.75mm（雙振幅1.5mm） | |
| 沖擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 壽命 | 機械 | 2,000萬次以上（開關頻率18,000次/h) |
| 電氣 |
阻性負載 ·標準型 AC250V?10A?30萬次以上 (塑料密封型、高靈敏度型10萬次以上) ·高容量型、接線片端子型 AC110V?15A?10萬次以上 ·所有型號共通 DC30V?10A?10萬次以上 感性負載 所有型號?10萬次以上?（額定負載） [開關頻率1,200次/h（所有型號共通）] |
|
|
故障率?P水準 （參考值?＊4） |
DC5V?100mA | |
| 使用環境溫度 | -25～+70℃（無結冰、無凝露） | |
| 使用環境濕度 | 5～85％RH | |
| 重量 | 約8g（接線片端子型?約9.6g） | |
| 注.上述為初始值。 | |
| 1.測量條件：根據DC5V?1A電壓下降法 | |
| 2.測量條件：動作時間（?）內數值是高靈敏度型。 | |
| 3.測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 | |
| 4.此值為開關頻率在120次/min時的值。 |
G5CA-1A(4) G5CA-1A(4)-H G5CA-1A-E(-HA)
|
|||
|
端子配置/內部連接圖 (BOTTOM VIEW)
|
?印刷基板加工尺寸 (BOTTOM VIEW) 尺寸公差為±0.1mm
|
||
