D2JW歐姆龍微動開關

D2JW超級小型、密封型
  1. 種類
  2. 額定/性能
  3. 外形尺寸

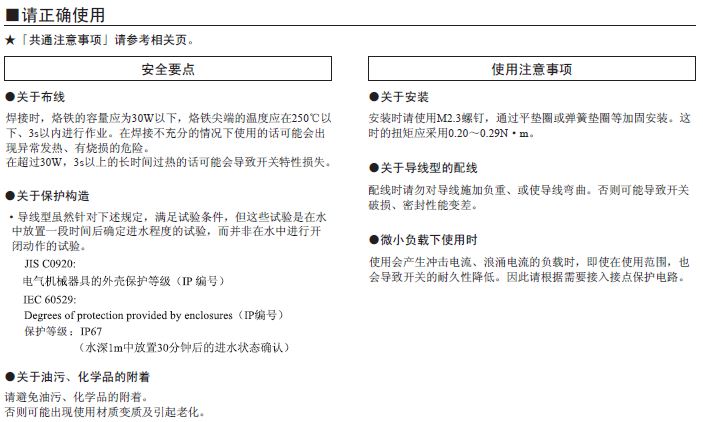

  4. 注意事項
驅動桿 接觸規格 端子規格
焊接端子 帶導線
針狀按鈕型

D2JW:Ordering Information3 		SPDT D2JW-011 D2JW-011-MD
SPST-NC --- D2JW-012-MD
SPST-NO --- D2JW-013-MD
短擺桿型

D2JW:Ordering Information4 		SPDT D2JW-01K1A1 D2JW-01K1A1-MD
SPST-NC --- D2JW-01K1A2-MD
SPST-NO --- D2JW-01K1A3-MD
擺桿型

D2JW:Ordering Information5 		SPDT D2JW-01K11 D2JW-01K11-MD
SPST-NC --- D2JW-01K12-MD
SPST-NO --- D2JW-01K13-MD
滾珠擺桿型

D2JW:Ordering Information7 		SPDT D2JW-01K21 D2JW-01K21-MD
SPST-NC --- D2JW-01K22-MD
SPST-NO --- D2JW-01K23-MD
R擺桿型

D2JW:Ordering Information6 		SPDT D2JW-01K31 D2JW-01K31-MD
SPST-NC --- D2JW-01K32-MD
SPST-NO --- D2JW-01K33-MD

接觸規格
SPDT
D2JW:Ordering Information8
*括號中的顏色為導線顏色。
額定電壓 阻性負載
DC30V 100mA
注. 上述額定值是在下面條件下測得得數據。

(1)環境溫度：20±2℃

(2)環境濕度：65±5%RH

(3)操作頻率：30次/min
容許操作速度
1mm ～ 250mm/s （針狀按鈕型的場合）
容許操
作頻率
機械
240 次 /min
電氣
30 次 /min
絕緣電阻
100M Ω 以上（ DC500V 絕緣電阻計）
接觸電阻
（初始值）
焊接端子型
100M Ω 以下
塑封導線型
140M Ω以下
耐壓＊ 1
同極端子間
AC600V 50/60Hz 1min
帶電金屬部與地之間
AC1,000V 50/60Hz 1min
各端子與非帶
電金屬部之間
AC1,000V 50/60Hz 1min
振動＊2
誤動作
頻率 10 ～ 55Hz 雙振幅 1.5mm
沖擊＊2
耐久
最大1,000m/s2
誤動作
最大200m/s2
壽命＊3
機械
100萬次以上（60次/min）
電氣
10 萬次以上（ 30 次 /min ）
保護結構
焊接端子型
IEC IP67 （端子部除外）
塑封導線型
IEC IP67
使用環境溫度
-40 ～ +85 ℃ 60%RH 以下
（無結冰、無凝露）
使用環境濕度
35 ～ 98%RH （ +5 ～ +35 ℃時）
重量
約7g（塑封導線型?針狀按鈕型的場合）
注. 上述值為初始值。
*1. 耐電壓為采用分離裝置性的數值。（請參考相關頁）
*2. 針狀按鈕型有自由位置和動作限度位置、擺桿為動作限度位置時的值。
接點為開路和閉路1ms以內。
*3. 關于試驗條件請另行查詢。
注： 1. 除非另有規定，否則所有的外形尺寸均采用±0.4mm 公差。
  2. 上述動作特性適用于A方向()的動作。

針狀按鈕型
D2JW-011 		D2JW:Dimensions1
D2JW:Dimensions2
動作特性
OF 最大
RF 最小 		2.45 N {250 gf}
0.98 N {100 gf}
PT 最大
OT 最小
MD 最大 		0.6 mm
0.3 mm
0.1 mm
OP 8.1 ± 0.3 mm


短擺桿型
D2JW-01K1A1 		D2JW:Dimensions3
D2JW:Dimensions4
OF 最大
RF 最小 		1.15 N {117 gf}
0.23 N {23 gf}
PT 最大
OT 最小
MD 最大 		5.4 mm
0.7 mm
0.5 mm
OP 8.4 ± 0.8 mm


擺桿型
D2JW-01K11 		D2JW:Dimensions5
D2JW:Dimensions6
OF 最大
RF 最小 		0.80 N {82 gf}
0.15 N {16 gf}
PT 最大
OT 最小
MD 最大 		6.4 mm
1.4 mm
0.7 mm
OP 8.4 ± 0.8 mm


R形擺桿型
D2JW-01K31 		D2JW:Dimensions7
D2JW:Dimensions8
OF 最大
RF 最小 		0.95 N {97 gf}
0.19 N {20 gf}
PT 最大
OT 最小
MD 最大 		5.5 mm
1.1 mm
0.6 mm
OP 10.3 ± 0.8 mm


滾珠擺桿型
D2JW-01K21 		D2JW:Dimensions9
D2JW:Dimensions10
OF 最大
RF 最小 		0.98 N {100 gf}
0.19 N {20 gf}
PT 最大
OT 最小
MD 最大 		5.2 mm
1.1 mm
0.5 mm
OP 14.6 ± 0.8 mm


帶導線型
D2JW-01-MD 		D2JW:Dimensions9
D2JW:Dimensions10
OF 最大
RF 最小 		2.45 N {250 gf}
0.98 N {100 gf}
PT 最大
OT 最小
MD 最大 		0.6 mm
0.3 mm
0.1 mm
OP 8.1 ± 0.3 mm
