歐姆龍紅外傳感器D6T-32L-01A 32×32

對靜止人物也能檢測高靈敏度的人體感應傳感器 通過使用自制的MEMS、ASIC，達到了高水平的SNR。(D6T-32L-01A除外) 數字輸出，抗干擾性優異。 通過低串擾的視野特性，實現更高精度的區域溫度檢測。

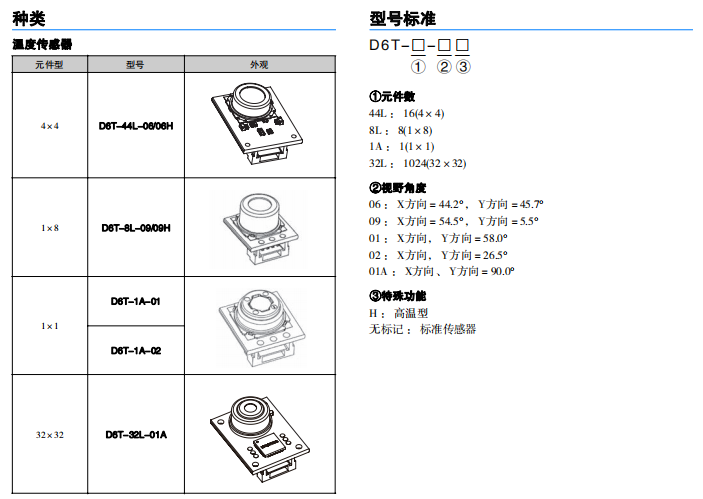

  1. 種類
  2. 額定/性能

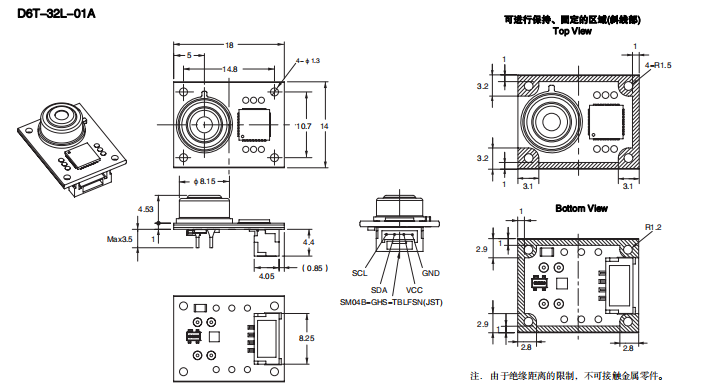

  3. 外形尺寸
  4. 注意事項


額定值

型號 D6T-44L-06/06H D6T-8L-09/09H D6T-1A-01 D6T-1A-02 D6T-32L-01A
電源電壓 DC4.5V~5.5V
保存溫度范圍 ?10 ～ 60°C ?20 ～ 80°C ?40 ～ 80°C ?20 ～ 80°C
使用溫度范圍 0 ～ 50°C 0 ～ 60°C ?10 ～ 70°C
儲存濕度范圍* 85% 以下. 95% 以下.
使用濕度范圍* 20% ～ 85% 20% ～ 95%

  • * 不結冰、凝露

特性

型號 D6T-44L-06/06H D6T-8L-09/09H D6T-1A-01 D6T-1A-02 D6T-32L-01A
視野角度*1 X 方向 44.2° 54.5° 58.0° 26.5° 90°
Y 方向 45.7° 5.5°
對象物溫度輸出精度*2 精度 1 ±1.5℃以內
測量條件 ：Vcc=5.0V
①Tx=25℃，Ta=25℃
②Tx=45℃，Ta=25℃
③Tx=45℃，Ta=45℃ 		±3.0℃以內
測量條件 ：Vcc=5.0VTx=25℃、Ta=25℃
中央16像素區域
精度 2 ±3.0℃以內
測量條件 ：Vcc=5.0V④Tx=25℃，Ta=45℃ 		±5.0℃以內
測量條件 ：Vcc=5.0V
Tx=80℃、Ta=25℃
中央16像素區域
消耗電流 Typ. 5mA Typ. 3.5mA Typ. 19mA

功能

型號 D6T-44L-06/06H D6T-8L-09/09H D6T-1A-01 D6T-1A-02 D6T-32L-01A
對象物溫度檢測范圍*2 5～50℃/5～200℃ 5 ～ 50°C ?40 ～ 80°C 0 ～ 200°C
環境溫度檢測范圍*2 5 ～ 45°C 0 ～ 80°C
輸出規格 向串行通信端口輸出與對象物溫度(Tx)、參照溫度(Ta)對應的數字值
輸出形態 Binary Code(檢測溫度［℃］的10倍)
通信形態 I2C 形態
溫度分辨率(NETD)*3 0.06°C 0.03°C 0.02°C 0.06°C 0.33°C *4

對象物溫度檢測范圍

  • D6T-44L-06, D6T-8L-09, D6T-1A-01

    Object Temperature Detection Range : D6T-44L-06, D6T-8L-09, D6T-1A-01

  • D6T-1A-02

    Object Temperature Detection Range : D6T-1A-02

  • D6T-44L-06H, D6T-8L-09H

    Object Temperature Detection Range : D6T-44L-06H, D6T-8L-09H

  • D6T-32L-01A

    Object Temperature Detection Range : D6T-32L-01A

連接

  • 熱傳感器結構圖
    < D6T-8L-09/09H >

    Thermal Sensor Configuration Diagram

  • 端子配置

    名稱 端子 功能 備注
    GND 1 接地 –
    VCC 2 正電源電壓輸入 –
    SDA 3 串行數據輸入輸出線 請將開漏、SDA連接至上拉電阻。
    SCL 4 串行時鐘輸入 請將開漏、SCL連接至上拉電阻。

視野特性

  • 注. 視野角度的定義：以改變傳感器角度時的最大傳感器輸出為基準，將傳感器輸出
    可達其50%以上的角度范圍定義為視野角度。

D6T-44L-06/06H

  • 視野角度(X方向)

    Field of view in X Direction

  • 視野角度(Y方向)

    Field of view in Y Direction

  • 各像素的檢測區域

    Detection Area for Each Pixel

D6T-8L-09/09H

  • 視野角度(X方向)

    Field of view in X Direction

  • 視野角度(Y方向)

    Field of view in Y Direction

  • 各像素的檢測區域

    Detection Area for Each Pixel

D6T-1A-01

  • 視野角度(X方向)

    Field of view in X Direction

  • 視野角度(Y方向)

    Field of view in Y Direction

  • 各像素的檢測區域

    Detection Area for Each Pixel

D6T-1A-02

  • 視野角度(X方向)

    Field of view in X Direction

  • 視野角度(Y方向)

    Field of view in Y Direction

  • 各像素的檢測區域

    Detection Area for Each Pixel

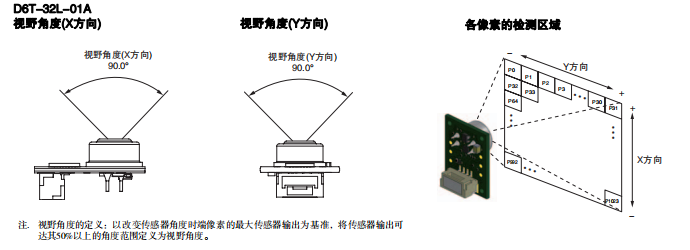

D6T-32L-01A

  • 視野角度(X方向)

    Field of view in X Direction

  • 視野角度(Y方向)

    Field of view in Y Direction

  • 各像素的檢測區域

    Detection Area for Each Pixel
